連接器製造如何導入3D列印？從產品打樣、治具到小量生產一次看懂

傳統射出成型適合大量生產，但必須先製作模具，產品仍在設計修改階段，可能遇到以下類似問圖：

1. 卡扣位置需要調整
2. 端子孔位不準
3. 公母端插合干涉
4. 出線方向不符合設備空間
5. 外殼壁厚需要修改
6. PCB安裝位置改變
7. 客戶臨時變更規格

一旦模具已經完成，修改成本和時間都相對高，3D列印則可以直接使用CAD檔案製作實體零件，不必先開模。工程師完成設計修改後，可以快速重新製作樣品，再進行裝配與功能測試。

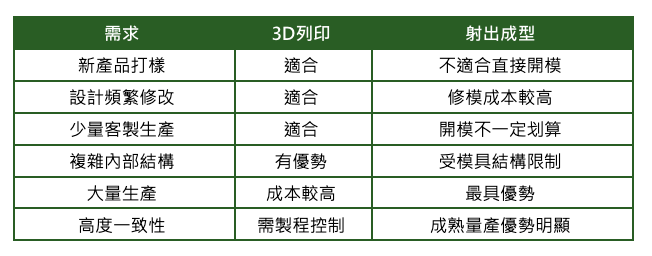

因此，當需求符合以下條件時，3D列印通常較有優勢：

• 數量少
• 規格多
• 設計尚未定型
• 需要快速修改
• 工件形狀複雜
• 傳統加工成本高
• 產品上市時間緊迫

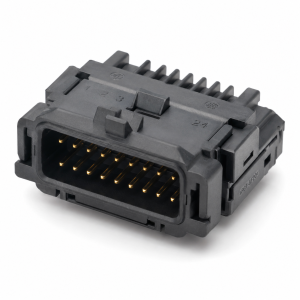

應用一：連接器外殼與結構打樣

在正式開模前，工程師可以先列印連接器塑膠外殼，常見工件包括以下：

• Connector Housing
• 公端與母端外殼
• 卡扣
• 防呆結構
• 端子定位槽
• 線材固定夾
• Backshell尾部護罩
• 防塵蓋
• 轉接外殼

透過實體樣品，可確認：

• 公母端是否能正常插合
• 卡扣鬆緊是否適合
• 端子孔位是否正確
• 線材出線角度是否干涉
• 外殼與PCB是否能正常裝配
• 客戶設備內部空間是否足夠

這類功能驗證可降低正式開模後才發現設計問題的風險。

應用二：組裝與端子定位治具

連接器產品通常體積小、端子數量多，組裝時容易出現方向錯誤、端子插錯孔位或定位不穩等問題，利用3D列印可製作：

• Housing定位座
• 端子插入治具
• 插針排列治具
• 線束固定座
• 線材導引板
• 防水塞安裝治具
• 點膠定位治具
• 壓合治具
• 螺絲鎖附治具

這些治具可以依連接器外型設計，加入防呆方向、孔位編號與線材導槽，產品改版時，也只需要修改3D模型，不必重新加工整套金屬治具。

應用三：尺寸與功能檢測治具

連接器需要檢查的項目很多，包括：

• 端子位置
• 端子高度
• 共面度
• Housing尺寸
• 平面度
• 插拔力
• 拉拔力
• 氣密與防水性能
• 電性導通

因此，工廠會使用大量專用治具與固定座。

3D列印可製作：

• 影像量測定位座
• 顯微鏡固定座
• CMM量測治具
• 3D掃描治具
• 插拔力測試固定座
• 端子高度檢查座
• Go／No-Go快速檢具
• 氣密測試轉接座
• 電性測試定位座

對多品種連接器工廠而言，每個料號都可能需要不同治具，3D列印可以大幅提升治具製作彈性。

應用四：自動化夾爪與取放工具

連接器產線常使用機械手臂進行取放、組裝、檢查或包裝，由於連接器外型小且不規則，通用夾爪未必能穩定夾持，3D列印可以製作：

• 機械手臂夾爪
• 客製化夾指
• 真空吸嘴座
• 連接器取放頭
• 相機支架
• 感測器支架
• 翻轉治具
• 自動分料零件

3D列印夾爪可直接貼合產品外型，也能整合真空氣路、感測器孔位與線材通道。 相較傳統金屬夾爪，列印零件通常更輕，有助於降低機械手臂負載並提升移動速度。

應用五：料盤、載具與試產工具

連接器產品在組裝、檢測及搬運過程中，需要避免端子碰撞、變形或互相纏繞。

3D列印常見工件包括：

• 試產料盤
• 周轉盤
• 端子收納盒
• 檢測載具
• 機械手臂取放盤
• 上料治具
• 小量客製Tray
• 線材分類盤

這類應用特別適合新產品試產，因為產品尺寸與結構可能仍在調整，不需要先製作正式量產模具。

應用六：特殊規格與小量生產

部分連接器產品並不需要大量生產，例如：

• 航太電子連接器
• 無人機接頭
• 醫療設備連接器
• 工業設備特殊接頭
• 舊設備停產備件
• 客製化出線角度外殼
• 特殊防護蓋與護罩
• 當年需求量只有數百件或數千件時，開模未必划算。

若3D列印材料能符合阻燃、絕緣、耐熱及機械性能要求，就有機會直接用於小量功能件生產。 但正式導入前，仍需確認以下幾點：

• 材料認證
• 使用溫度
• 電氣絕緣性能
• 阻燃等級
• 插拔壽命
• 吸濕率
• 尺寸穩定性
• 化學品耐受性
