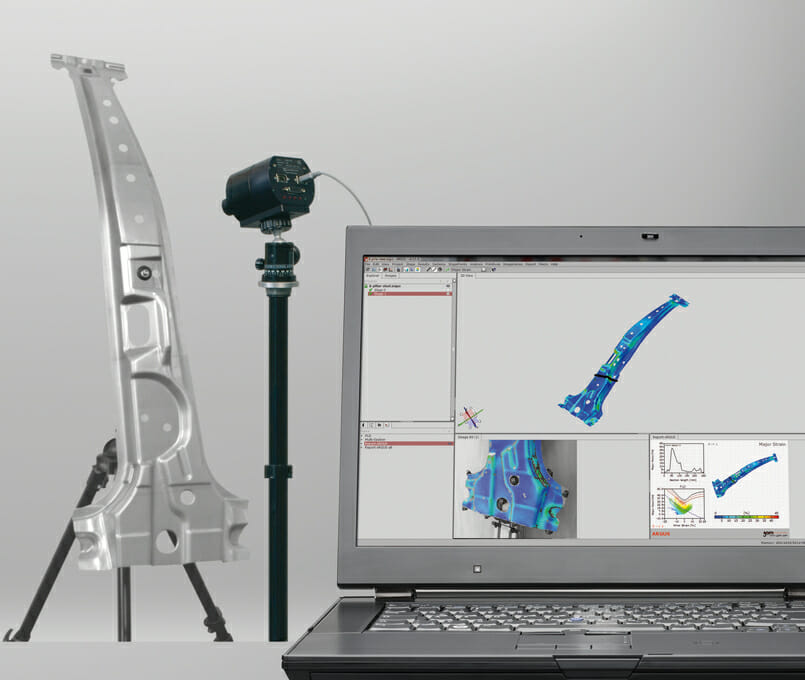

ARGUS

光學成形分析系統

ARGUS 創新技術

成形分析的可靠助手

鈑金成形過程的優化,考慮到正確的材料選擇和模具的優化,是競爭力的決定性因素,特別是在汽車行業。

成形分析系統ARGUS透過在部件上取得精確可靠的成形分部結果支持這種優化過程。此外,他提供全域分析結果去進行數值模擬形成的驗證。

ARGUS系統的分析結果可提供以下內容的全部信息:

  • 組件表面的3D座標
  • 成形變化(主要和次要應變)
  • 厚度減薄量
  • 成形極限圖(FLD)
  • 鈑金應化

ARGUS 應用軟體

ARGUS 軟體是支持ARGUS 系統(比如鈑金成形測量分析)的應用軟體。ARGUS 系統的硬體功能強大,可有效地捕捉圖像及評估測量區域,且精度很高。

在整個測量、評估和編制測試報告過程中,ARGUS更顯其簡單、安全和快速的優勢。

ARGUS 特性

數據採集

  • 完全整合的用戶界面適用於不同相機型號和各種文件格式
  • 即時顯示功能支持圖像採集
  • 自動多圖像模式有效應對不利光線條件

型面坐標和應變值的計算

  • 自動計算三維型面座標、主應變、次應變以及厚度減少量
  • 計算鈑料中線上的厚度減少量和變形程度
  • 計算FC曲線應力值
  • 輸入CAD 數據,計算CAD
  • 數據和測量數據的偏差
  • 多階段測量

成形極限圖​

  • 成形極限曲線輸入功能
  • 成形極限圖裡視覺化顯示測試結果
  • 以ISO 12004為標準測量FLC曲線
  • 以截面為基礎進行評估
  • 評估完整測量系列​

幾何元素

  • 通過三維數據可以生成球體、圓柱、圓錐、平面、直線等幾何元素(基元)。已經過PTB和NIST認證
  • 使用幾何元素調整測量的座標系統

配準​

  • 把攝取的數據配準到預先定義好的坐標系或幾何元素(基元)中
  • 在Z軸顯示計算的數值,與FEM數據進行簡單比較
  • 配準到CAD或STL數據
  • 組合多個測量區域​

截面數據

  • 方便地定義和評估截面,以圖表形式顯示並輸出結果數據
  • 具有各種編輯和處理截面數據的工具

軟體管理

  • 所有軟體功能都可以通過獨立的管理權限進行全方位控制
  • 軟體可以根據各公司特有的工作流程進行調整
  • 可以禁用某些系統選單和功能
  • 可以將用戶自定義的腳本編碼整合到選單中
  • 可以鎖上系統模板,只允許使用公司特定的模板
  • 阻止創建或編輯模板、腳本或自動化協議

記錄和報告​

  • 在攝取的圖像上形象展示結果數據
  • 即時更新結果變量
  • 為報告提供各種可變可調的模板
  • 強大的報告功能,結合了生動的圖表、攝取的圖像以及截面圖
  • 統計功能和輸出功能,以ASCII、圖像等方式輸出結果

有限元分析比較(FEA)

  • 本地輸入FEA 數據集(ABAQUS、LS-DYNA、PAM-STAMP、AutoForm 和ASCII)
  • 全局比較幾何體、變形、位移和應變值等
  • 計算和比較主應力、次應力、厚度減少量、三維形狀/幾何體、XYZ 坐標位移
  • 輸出數據集和結果(表面數據、ASCII、截面、圖表、圖像、報告等)​

幫助

  • 自動為所有重要功能提供參數建議
  • 線上幫助

自動化

方便的巨集功能,用於記錄、編輯和執行圖像採集、後處理、數據評估和顯示進度,提高工作效率

ARGUS 應用

集完整工作流程於一身的應用軟體

利用系統整合的ARGUS應用軟體就可以一次完成,包括測量、評估和編制測試報告在內的整套工作。ARGUS為小型和大型組件提供了具有高局部分辨率的全域結果。因此,它適用於多種鈑金成形任務:

    • 偵測臨界變形區域
    • 解決複雜的成形問題
    • 優化沖壓成形工藝
    • 沖壓模具檢驗
    • 對仿真計算結果進行驗證和優化
