PCB 熱變形測試怎麼做?透過 DIC 量測觀察 Warpage、CTE 與高溫變形行為

隨著 AI Server、高速運算、車用電子、高頻高速通訊與高階封裝應用快速發展,PCB 與載板材料正面臨更嚴苛的熱穩定性與可靠度要求。當板材經過回焊、高溫製程、熱循環或長時間運作環境時,可能因材料熱膨脹差異、疊層結構不對稱、銅箔分布不均或製程殘留應力,產生翹曲、變形、局部應變集中等問題。

對電子製造業而言,PCB 熱變形測試不只是確認「板子有沒有彎」,更重要的是理解板材在溫度變化過程中如何變形、在哪個溫度區間開始變形,以及變形是否會影響後續製程與產品可靠度。

ZEISS ARAMIS 以 DIC 數位影像相關法(Digital Image Correlation)進行非接觸式全場變形量測,可觀察 PCB、載板與複合材料在受熱過程中的位移、應變與翹曲變化。馬路科技在 ARAMIS 板材熱變形測試應用上,更具備可搭配觀測的加熱艙體,也就是類似烤箱的控溫環境,能協助客戶觀察材料在升溫、保溫與降溫過程中的實際變形行為。

為什麼 PCB 需要做熱變形測試?

PCB 與載板通常由樹脂、玻纖、銅箔與多層結構組成。這些材料在受熱時的膨脹程度不同,當各層材料膨脹或收縮不一致,就可能造成內部應力累積,進一步導致板材翹曲、分層、裂紋或焊點可靠度問題。

尤其在高階電子產品中,PCB 與載板的設計越來越薄、線路越來越密、材料結構也更複雜。只要板材在高溫製程中產生微小變形,就可能影響後續組裝、封裝、焊接與長期可靠度。

常見需要進行 PCB 熱變形測試的情境包括:

  • 回焊或高溫製程前後的板材翹曲評估
  • PCB、IC 載板或高階封裝基板的平整度控制
  • 不同材料、板厚、疊構設計的熱穩定性比較
  • 觀察高溫下的局部變形與應變集中
  • 分析熱循環後是否產生永久變形
  • 釐清焊接不良、板彎、裂紋或分層等失效原因

因此,PCB 熱變形測試的重點不只是取得最終變形量,而是要掌握整個變形過程,讓材料選型、結構設計與製程改善更有依據。

PCB 熱變形測試常見觀察重點

aramis高溫變形量測

Warpage:板材翹曲與平整度變化

Warpage 是 PCB 熱變形測試中最常見的觀察項目,通常用來描述板材在受熱、冷卻或製程後產生的彎曲、拱起、扭曲或平面度變化。

造成 PCB Warpage 的原因很多,例如:

  • 上下層材料熱膨脹不對稱
  • 金屬(銅箔)分布不均
  • 疊層結構不平衡
  • 板材厚度變薄、剛性下降
  • 製程殘留應力釋放
  • 局部區域受熱不均

若只量測單點高度或最終翹曲量,可能只能了解「變形結果」,卻難以理解「變形如何發生」。ARAMIS 可透過全場位移與變形分析,觀察整片板材在不同溫度階段的翹曲趨勢,協助判斷變形方向、變形區域與可能原因。

CTE:熱膨脹係數與材料匹配問題

CTE 是 Coefficient of Thermal Expansion,中文為熱膨脹係數,用來描述材料在溫度變化時尺寸膨脹或收縮的程度。

對 PCB 與載板而言,CTE 非常重要,因為板材通常不是單一材料,而是由多種材料組成。例如:樹脂、玻纖、銅箔與不同補強材料在受熱時膨脹程度不同,當各層材料的 CTE 差異過大,就可能造成翹曲、內部應力、分層或可靠度問題。

在 PCB 熱變形測試中,工程師常會觀察:

  • 板材在 X/Y 方向的熱膨脹是否均勻
  • 不同疊構設計是否造成熱變形差異
  • 特定溫度區間是否出現變形轉折
  • 升溫與降溫後是否能回復原狀
  • 不同材料之間的熱膨脹匹配是否合適
  • ARAMIS 可協助觀察溫度變化下的全場位移與應變分布,讓 CTE 相關行為不只停留在單一數值,而能進一步轉化為可視覺化、可比較的變形資訊。

高溫變形:局部應變與不可逆變形

PCB 在高溫環境中不一定只會產生整體翹曲,也可能在局部區域出現明顯應變集中。例如開孔周圍、銅箔密集區、補強結構、邊緣區域或疊層不均的位置,可能在升溫過程中產生比其他區域更明顯的拉伸、壓縮或剪切變形。

這類局部變形對產品可靠度影響很大,因為失效往往不是發生在平均變形最大的地方,而是發生在應力集中的位置。

透過 ARAMIS,工程團隊可觀察:

  • 哪些區域在升溫時最先變形
  • 局部應變是否集中在特定結構位置
  • 高溫後是否產生永久變形
  • 冷卻後板材是否能回復原始狀態
  • 不同材料或製程條件下的變形模式差異
  • 這些資訊可協助材料研發、製程工程與品保團隊更有效地分析問題來源。

傳統 PCB 熱變形量測的限制

PCB 熱變形並不是單純的尺寸問題,而是材料、結構與溫度共同作用的結果。若僅使用傳統單點量測或測前測後比較,可能會遇到以下限制。

1. 單點數據無法呈現整體變形模式

單點高度或特定位置的位移數據,只能反映局部結果。若板材出現非對稱翹曲、扭轉或局部變形,單點量測可能無法完整掌握整片板材的變形行為。

2. 接觸式量測可能影響薄板狀態

PCB、載板與薄型複合材料在受熱後可能更容易變形。若採用接觸式量測,探針或治具壓力可能對樣品造成影響,使量測結果無法完全反映自由狀態下的變形。

3. 只看測前測後,難以掌握變形發生過程

許多熱變形問題不是在最終溫度才出現,而是在升溫、保溫或降溫過程中逐步產生。若只比較加熱前與加熱後結果,就難以判斷變形是在哪個溫度區間開始發生。

4. 缺乏全場視覺化資料,不利工程判讀

對研發、製程與品保團隊而言,熱變形測試不只是輸出數字,更需要能夠判讀問題位置與變形模式。全場位移圖、應變圖與變形趨勢圖,可讓跨部門討論更具體,也更容易連結到材料或製程改善。

ARAMIS 如何進行 PCB 熱變形測試?

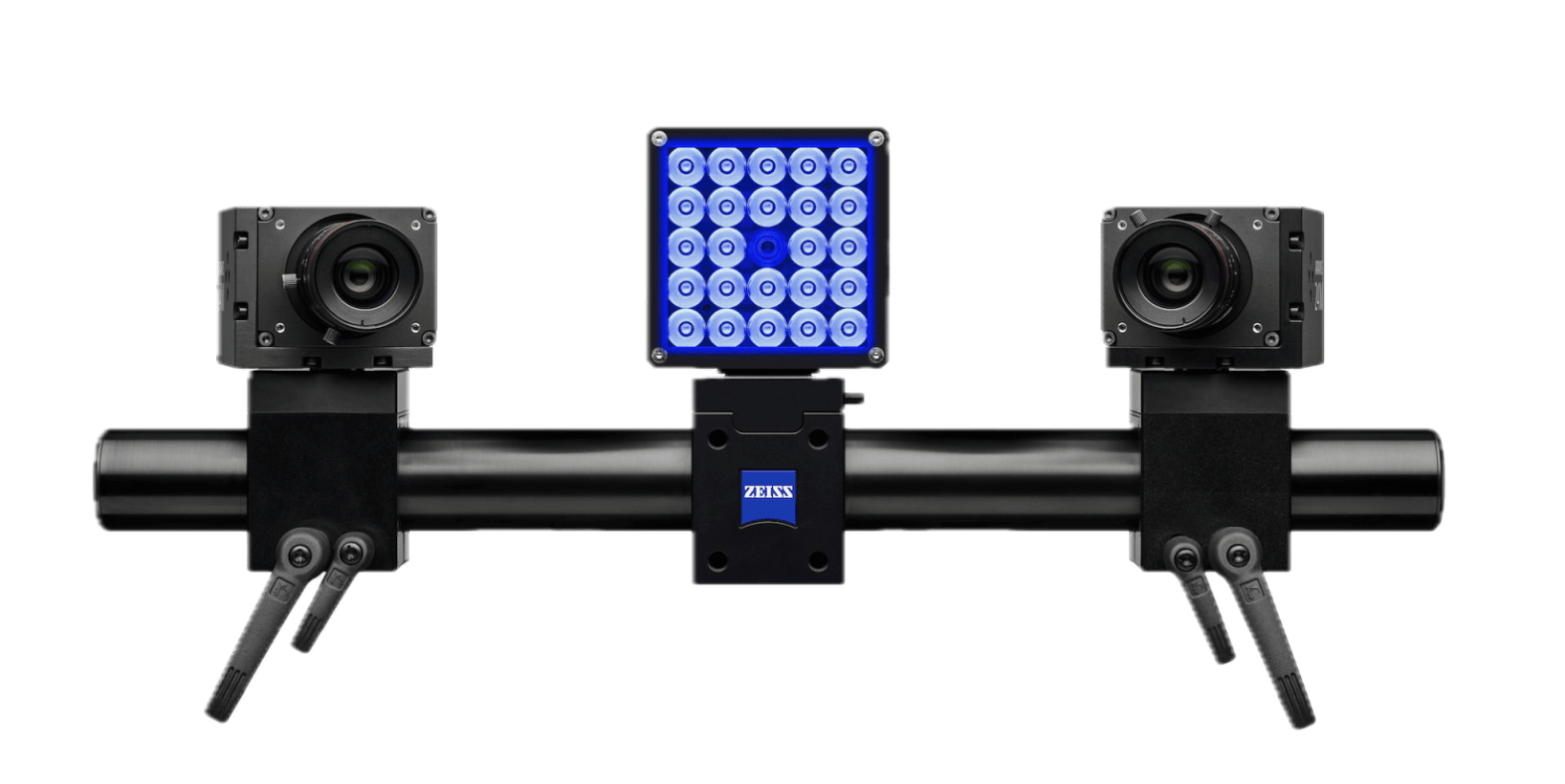

ZEISS ARAMIS 是一套以 DIC 數位影像相關法為核心的非接觸式三維變形量測系統。其原理是透過相機擷取受測物表面的影像變化,追蹤材料表面在外力、溫度或時間變化下產生的位移與應變。

應用在 PCB 熱變形測試時,ARAMIS 可搭配加熱艙體,讓樣品在控溫環境中接受升溫、保溫與降溫條件,並同步觀察表面變形行為。馬路科技具備可用於 ARAMIS 板材熱變形觀測的加熱艙體,可協助客戶更接近實際高溫製程情境,觀察 PCB 與載板在溫度變化下的變形反應。

步驟一:準備 PCB 或板材樣品

依據測試目的準備樣品,例如:

  • 不同材料配方的 PCB 板材
  • 不同疊構設計的樣品
  • 不同銅箔分布或板厚的測試板
  • 回焊前後的板材
  • 熱循環或可靠度測試後的樣品
  • IC 載板或高階封裝基板

若測試目的是比較材料或結構差異,建議盡量控制樣品尺寸、厚度、支撐方式與升溫條件,確保測試結果可比較。

步驟二:建立適合 DIC 追蹤的表面特徵

DIC 需要透過表面影像特徵進行追蹤,因此受測物表面通常需要具備可辨識的隨機紋理。實際測試時,會依照 PCB 表面狀態、測試溫度與材料特性,選擇合適的表面處理方式。

在高溫測試情境中,表面特徵需能承受測試溫度,同時不能明顯影響樣品本身的熱變形行為。

步驟三:設定加熱與溫度條件

PCB 熱變形測試的關鍵,在於建立合適的熱環境。在馬路科技可搭配加熱艙進行 ARAMIS 板材熱變形測試,讓受測樣品在溫度變化條件下進行觀察。

依據測試目的,可設定不同溫度條件,例如:

  • 模擬高溫製程中的升溫過程
  • 觀察特定溫度下的板材變形
  • 分析升溫與降溫過程中的變形差異
  • 比較保溫前後的尺寸穩定性
  • 觀察冷卻後是否產生永久變形

透過加熱艙體,工程團隊可以不只看「加熱後變成怎樣」,而是進一步觀察「變形從哪個溫度開始」、「在哪個階段變化最明顯」、「冷卻後是否回彈」。

步驟四:以 ARAMIS 進行非接觸式全場量測

在加熱過程中,ARAMIS 透過影像擷取與 DIC 分析,追蹤板材表面隨溫度變化產生的位移與應變。

可觀察的結果包含:

  • 全場三維位移分布
  • 板材翹曲方向與程度
  • 面內應變變化
  • 局部變形集中位置
  • 升溫、保溫、降溫過程中的變形趨勢
  • 不同樣品之間的熱變形模式差異

相較於只取得單一點位或最終量測結果,ARAMIS 可將熱變形過程視覺化,讓工程團隊更容易判讀材料與結構在高溫環境下的真實行為。

步驟五:分析 Warpage、CTE 與高溫變形行為

完成量測後,可進一步針對不同工程問題進行分析

Warpage 分析
觀察板材在不同溫度下的翹曲變化,判斷最大變形位置、變形方向與整體平整度變化。

CTE 相關行為分析
觀察板材在升溫過程中的膨脹或收縮趨勢,評估不同材料層或不同方向的熱膨脹差異。

局部應變集中分析
找出高溫下應變較集中的區域,作為後續材料、疊構或製程改善的依據。

永久變形與回彈分析
比較升溫前、升溫中與冷卻後的變形狀態,判斷板材是否產生不可逆變形。

不同樣品比較
針對不同板材、厚度、疊構或製程條件進行比較,找出熱穩定性較佳的設計方案。

馬路科技 ARAMIS 板材熱變形測試的優勢


1. 具備加熱艙,可觀察溫度變化下的變形過程

馬路科技在 ARAMIS 板材熱變形測試應用上,具備可搭配觀測的加熱艙,可協助客戶在控溫環境中觀察 PCB、載板或複合材料的熱變形行為。 這項能力讓測試不只停留在室溫或加熱後的靜態比較,而是能觀察材料在升溫、保溫與降溫過程中的動態變化。對於想了解 Warpage 何時開始發生、CTE 差異如何影響變形、冷卻後是否產生殘留變形的客戶而言,這是非常關鍵的測試條件。

2.非接觸式量測,降低外力干擾

ARAMIS 採用非接觸式 DIC 量測技術,不需要探針接觸受測樣品。對於薄型 PCB、載板或容易受力變形的複合材料而言,可降低量測過程對樣品造成的外力干擾,更適合觀察自由狀態下的熱變形行為。

3.全場變形分析,不只看單點數據

傳統量測方式可能只取得特定點位或局部輪廓數據,而 ARAMIS 可觀察整個量測區域的位移與應變分布。這有助於判斷板材是否出現非對稱翹曲、局部變形集中或特定區域異常變形。

4. 適合材料開發、製程改善與失效分析

ARAMIS 搭配加熱艙體後,可協助工程團隊更完整掌握熱變形行為,應用於:

  • 新材料開發與驗證
  • PCB 疊構設計比較
  • 高溫製程參數評估
  • 板材翹曲原因分析
  • 熱循環後可靠度觀察
  • 客戶端失效問題釐清

透過全場變形資料,研發、製程與品保團隊可更清楚地判斷問題位置與改善方向。

ARAMIS PCB 熱變形測試適合哪些應用?

PCB 材料與板材開發

針對不同樹脂、玻纖、銅箔厚度、板厚或疊構設計,觀察材料在高溫下的變形差異,協助材料選型與結構優化。

IC 載板與高階封裝基板

高階封裝與 IC 載板對平整度與尺寸穩定性要求高。透過 ARAMIS 可觀察載板在溫度變化下的翹曲與局部變形,協助改善封裝製程穩定性。

AI Server 與高階電子產品用板材

AI Server、GPU 模組與高速運算設備對 PCB 與基板可靠度要求高。若板材在高溫下變形過大,可能影響組裝精度、焊接品質與長期穩定性。

車用電子與功率模組

車用電子與功率模組常面臨高溫與長期可靠度要求。透過熱變形測試,可協助確認板材是否能承受嚴苛使用環境。

製程改善與失效分析

當產品出現板彎、焊接不良、裂紋、分層或局部變形問題時,ARAMIS 可協助追蹤熱變形來源,作為製程調整與設計改善依據。

什麼樣的客戶適合評估 ARAMIS 熱變形測試?

若您的團隊正在進行 PCB 板材測試、DIC 測試、Warpage 分析、CTE 行為觀察或高溫變形測試,並且遇到以下需求,就適合進一步評估 ARAMIS 的應用:

  • 想觀察 PCB 在升溫過程中的完整變形行為
  • 不只想知道最大翹曲量,也想知道變形分布
  • 需要比較不同材料、疊構或製程條件的差異
  • 傳統接觸式量測無法滿足薄板或高溫測試需求
  • 需要分析局部應變集中或失效發生位置
  • 想了解冷卻後是否產生永久變形
  • 希望將熱變形結果用於材料開發、製程改善或客戶驗證

對已有基本測試認知的 EE、PCB、載板與電子材料客戶而言,ARAMIS 的價值不只是取得變形數據,而是協助工程團隊完整理解材料在熱環境下的變形行為。

PCB 熱變形測試不只量翹曲,更要看見變形過程

在高階電子產品持續朝向高密度、高功率與薄型化發展的趨勢下,PCB 與載板材料的熱穩定性,已成為影響製程良率與產品可靠度的重要因素。

傳統 Warpage 或尺寸量測可以提供關鍵數據,但若要深入理解 PCB 在高溫環境下的變形原因,仍需要更完整的全場分析工具。ZEISS ARAMIS 透過 DIC 非接觸式全場變形量測技術,可協助觀察板材在受熱過程中的位移、應變與翹曲變化。

馬路科技在 ARAMIS 板材熱變形測試應用上,具備可搭配觀測的加熱艙體,能協助客戶在溫度變化過程中觀察 PCB、載板與複合材料的真實變形行為。這讓熱變形測試不只是比較加熱前後的結果,而是能進一步理解 Warpage、CTE 與高溫變形發生的過程。

對於 PCB、IC 載板、電子材料與高階封裝相關產業而言,ARAMIS 可協助將熱變形測試從單點數據提升到全場行為分析,讓材料選型、結構設計與製程改善更有依據。
