FARO Arm

移動式三次元​

FEATURES
新一代整合量床與3D量測之檢測設備

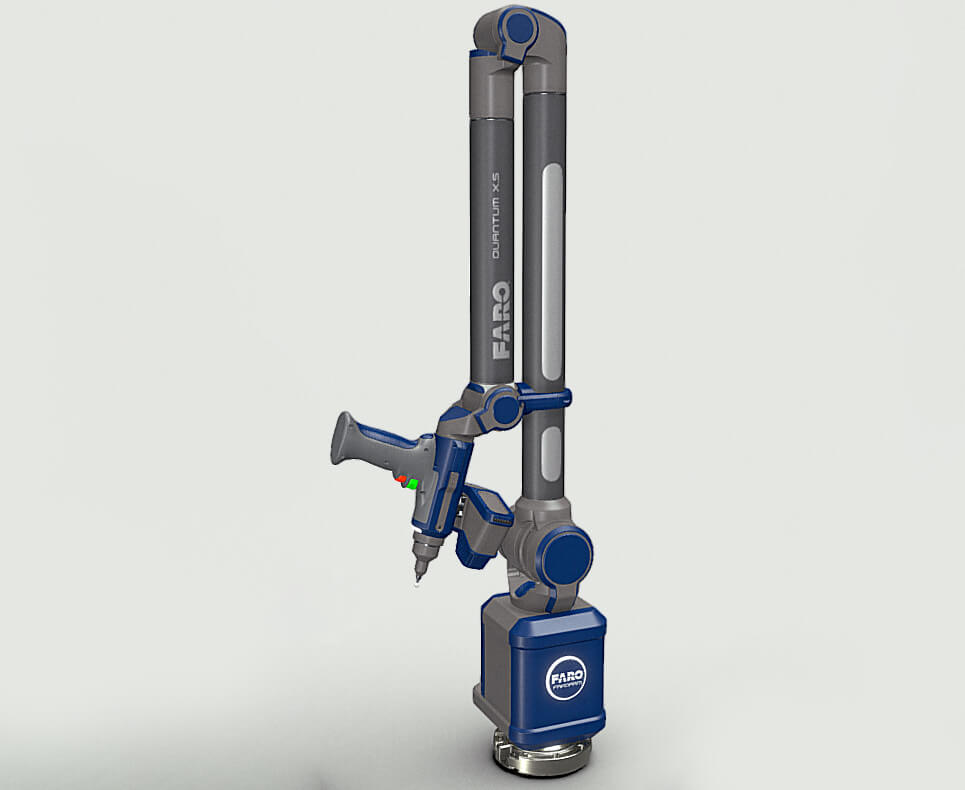

FARO Arm多關節式三次元是新一代整合量床與傳統量具之檢測設備。
它被發展在加工尺寸檢測比對與逆向工程之點群資料掃描兩大領域。
在航太、汽車、機械、半導體設備、模具和學術等產業中,
被廣泛應用零件與裝配之品質管制、產品設計與試驗。

  • 零件加工量測​​
  • 機械設備組裝量測
  • 模具加工量測
  • 逆向工程量測應用​
  • 夾治具量測​
  • 可根據需求選擇不同精度與量測範圍(2.5m-4.5m)之機型。
  • 重量輕(碳纖維結構)、1-3-5軸可360°自由旋轉無死角。
  • 快拆免校正、即裝即用智慧型探針。
  • 內置世界專利之隱藏式平衡配重。
  • 同時提供WiFi、藍芽和USB等多種連接介面。
  • 具溫度補償功能,各種環境均能量測,無需恆溫量測室。
  • 可攜帶移動,並架設在工作現場或加工機上,進行即時檢測。
  • 可安裝隨機所附之鋰電池,無需外接電源。
  • 可產生PDF、Excel和SPC等報告格式。
  • 具角度、長度、幾何形狀和GD&T等量測功能。
  • 可匯入多種CAD檔案格式,以進行CAD-to-Part誤差分析比對,並產生全域性彩色分析圖表。
SPECIFICATION

FARO Arm 規格

  • Quantum S MAX Performance Specifications
機型與量測尺寸(m) 重複精度(mm) 空間量測精度(mm)
6軸
7軸
6軸
7軸
Quantum S MAX 2.0m
0.016mm
0.018mm
0.024mm
0.025mm
Quantum S MAX 2.5m
0.018mm
0.020mm
0.026mm
0.028mm
Quantum S MAX 3.0m
0.027mm
0.032mm
0.038mm
0.050mm
Quantum S MAX 3.5m
0.036mm
0.045mm
0.052mm
0.062mm
Quantum S MAX 4.0m
0.045mm
0.055mm
0.063mm
0.076mm
  • Quantum M MAX Performance Specifications
機型與量測尺寸(m) 重複精度(mm) 空間量測精度(mm)
6軸
7軸
6軸
7軸
Quantum M MAX 2.0m
0.020mm
0.023mm
0.027mm
0.029mm
Quantum M MAX 2.5m
0.023mm
0.027mm
0.030mm
0.032mm
Quantum M MAX 3.0m
0.034mm
0.042mm
0.042mm
0.054mm
Quantum M MAX 3.5m
0.044mm
0.055mm
0.056mm
0.066mm
Quantum M MAX 4.0m
0.053mm
0.065mm
0.067mm
0.082mm
  • Quantum E MAX Performance Specifications
機型與量測尺寸(m) 重複精度(mm) 空間量測精度(mm)
7軸
7軸
Quantum E MAX 2.0m
0.028mm
0.040mm
Quantum M MAX 2.5m
0.035mm
0.046mm
Quantum E MAX 3.0m
0.055mm
0.066mm
Quantum E MAX 3.5m
0.075mm
0.082mm
Quantum E MAX 4.0m
0.095mm
0.100mm
  • Quantum MAX 量測範圍 / 設備重量
Quantum MAX 6軸 7軸
2.0m
2.58 m / 9.5 kg
2.60m / 9.6 kg
2.5m
3.08 m / 9.6 kg
3.10m / 9.7 kg
3.0m
3.50 m / 9.7 kg
3.52m / 9.8 kg
3.5m
4.08 m / 9.9 kg
4.10m / 10.0 kg
4.0m
4.58 m / 10.1 kg
4.60m / 10.2 kg

Test Method| In accordance with ISO 10360-12

硬體設備
操作溫度範圍
10 to 40°C(50°F to 104°F)
濕度
操作時不可超過95%
電源
全球通用電壓 100-240VAC;47/63Hz
APPLICATIONS

FARO Arm 應用

Quantum FARO Arm 簡介
