AI Server 量測應用，FARO 移動式三維量測提升大型零組件檢測效率（下）
移動式量測儀，可對應哪些 AI Server 檢測需求？
AI Server 機構件的檢測需求，通常可分為兩大類：一種是針對關鍵尺寸與幾何公差進行接觸式量測，另一種則是針對外型輪廓、曲面、變形與組裝偏差進行 3D 掃描分析。 FARO Arm 與 FARO ScanArm 可依照不同應用情境，協助製造商建立更完整的量測流程。
FARO Arm：適合關鍵尺寸與幾何量測
FARO Arm 可用於接觸式量測，適合確認 AI Server 機構件中的關鍵尺寸與定位基準，例如：
- 孔位
- 孔距
- 平面度
- 垂直度
- 位置度
- 長度
- 角度
- 基準點
- 定位治具
- GD&T 幾何公差
在 AI Server 機構件應用中，FARO Arm 可用於 GPU Tray 孔位檢查、水冷分歧管、滑軌支架角度確認、機箱框架平面度檢測、主機板托盤定位點量測，以及治具與檢具的尺寸驗證。 對需要首件檢查、製程巡檢或現場異常判斷的製造商來說，FARO Arm 可協助快速取得量測數據，縮短從發現問題到判斷原因的時間。

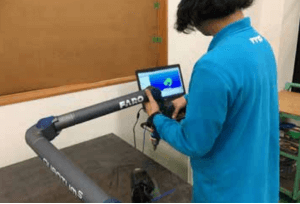

FARO ScanArm：適合 3D 掃描、外型比對與組裝分析
若檢測需求不只是一個孔位或單一尺寸，而是需要掌握整個零件外型、鈑金變形、曲面輪廓或組裝偏差，FARO ScanArm 則可透過非接觸式 3D 掃描取得工件表面資料，並與 CAD 模型進行比對。
FARO ScanArm 適合應用於：
- 鈑金件外型掃描
- 機箱荷重型變檢查
- CNC 加工件輪廓比對
- 大型機構件變形檢查
- 組裝件干涉分析
- CAD-to-Part 誤差分析
- 逆向工程資料建立
透過掃描資料與 CAD 模型比對，工程與品保人員可更直覺地看到零件偏差區域，例如哪些位置翹曲、哪些孔位偏移、哪些表面與原始設計不一致，進而協助製程調整與問題追蹤。

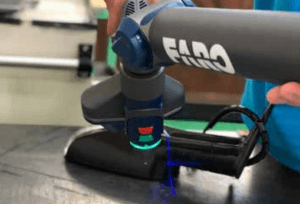

免標籤點、無需噴塗，節省大型工件檢測準備時間
對大型 AI Server 品質檢測而言，量測效率不只取決於設備本身的量測速度，也取決於檢測前的準備時間。
若每次掃描前都需要大量貼附標籤點、噴塗消光粉，量測後再進行後續清潔，會讓原本應該快速完成的現場檢測變得更加耗時。尤其在 AI Server 供應鏈中，零件品項多、設計變更快，若每次檢測都需要長時間前後處理，將影響整體開發與製造節奏。
FARO ScanArm 無需貼標籤點和消光噴塗的特點，協助製造商減少耗材使用、縮短檢測準備時間，可更快取得數據與分析結果，更可避免因無法完整清潔量測成品而造成報廢損失。
對於多品項、小批量、高變更頻率的 AI 伺服器零組件製造來說，這類高機動性與低前處理負擔的量測方式，能讓檢測流程更接近現場實際需求。
FARO 在 AI Server 機構件製造中的應用場景
機箱與機櫃框架量測
AI Server 機箱與機櫃框架通常尺寸較大，若每次都搬運至固定式量測區，容易增加時間與人力成本。FARO 可攜式三維量測設備可移動至現場，協助確認框架尺寸、開孔位置、平面度、垂直度與組裝定位。 這對大型組裝件檢測特別有幫助，因為工程人員可在接近實際組裝狀態下量測，減少因搬運、拆卸或重新定位造成的誤差。
機箱荷重型變量測
每組AI Server均包含數個GPU介面卡，再加上散熱模組其重量非常可觀，因此機箱荷重型變量測為機箱廠商的檢測重點。 使用FARO ScanArm可以協助機箱廠商在5分鐘內完成機箱上下兩面的掃描量測，並自動產生彩圖和數據檢測報告，大幅提升檢測效率。
水冷分歧管量測
AI Server因GPU高功耗也造成高發熱的問題，空冷已無法有效完成散熱，水冷散熱方案已是目前的趨勢和標配。
使用FARO Arm可協助廠商於水冷分岐管mainfold焊接製程中的現場即時檢測，也可用於最終成品的尺寸、水冷接頭間距和位置度等量測和輸出報告。
GPU Tray 尺寸與孔位檢測
GPU Tray 是 AI Server 中承載高價值運算模組的重要結構件。孔位、平面度與安裝定位若產生偏差，可能影響 GPU 模組裝配、散熱模組安裝與後續維修便利性。 使用FARO Arm，製造端可針對 GPU Tray 的孔位、孔距、基準點與裝配面進行快速檢查；若需要掌握整體輪廓或變形狀況，也可搭配 FARO ScanArm 進行 3D 掃描與 CAD 比對。
鈑金件折彎與變形檢查
AI Server 機構件常使用鈑金加工。鈑金件在折彎、沖孔、焊接或後續表面處理過程中，可能發生角度偏差、孔位偏移或板件翹曲。 透過 FARO ScanArm 進行掃描與 CAD 比對，可快速查看整體偏差分布，而不只是單點尺寸。這有助於製造端判斷問題來自材料變形、折彎製程、治具定位，或是後續組裝造成的偏差。
金屬加工件與支架檢測
AI Server 中的支架、固定座、連接件與部分精密結構件，大部分是經過CNC 加工或精密製造的產物。這類零件通常需要確認加工面、孔位、角度、距離與幾何公差。 利用 FARO 手持三維量測儀可協助檢查這些關鍵尺寸，並產出檢測報告，支援內部品質追蹤與客戶端溝通。
組裝件干涉與公差累積分析
在實際製造中，常會遇到單一零件看似符合規格，但組裝後仍出現鎖附困難、模組插拔不順或結構干涉的情況。這通常與多零件之間的公差累積、定位偏差或組裝變形有關。 FARO ScanArm 可協助掃描組裝後狀態，分析零件之間的相對位置與偏差來源，讓工程團隊更快找出問題點，而不是只依靠人工目視或反覆拆裝測試。
導入 FARO 移動式三維量測，對 AI Server 製造業者有什麼幫助？
對 AI Server 硬體製造商而言，導入 FARO Arm／FARO ScanArm 的價值，不只是多一台量測設備，而是讓檢測流程能更快速、更彈性地支援開發與製造現場。
具體效益包含：
- 減少大型工件搬運與等待檢測時間
- 提升首件檢查、試產驗證與製程巡檢效率
- 快速確認機構件與 CAD 設計之間的偏差
- 協助分析孔位偏移、鈑金變形、組裝干涉與公差累積
- 免除貼標籤點、噴塗與清潔等前後處理成本
- 產出 PDF、Excel、SPC 等格式報告，支援品質追溯
- 讓工程、品保、製造與客戶端溝通更有數據依據
當 AI Server 硬體製造節奏加快，量測流程也必須從「固定點檢測」轉向更彈性、更靠近現場的檢測模式。FARO 移動式三維量測設備，正適合協助製造商面對大型工件、複雜結構與快速驗證的量測挑戰。
馬路科技如何協助 AI Server 供應鏈導入 FARO 量測方案？
馬路科技長期服務台灣精密製造、電子、半導體、汽車、航太與機械加工等產業，熟悉製造現場對三維量測、3D 掃描與品質檢測的實際需求。
針對 AI Server 硬體製造商，馬路科技可依據零件尺寸、檢測精度、現場流程與產線需求，協助評估 FARO Arm／FARO ScanArm 的導入方式，並提供設備選型、應用諮詢、教育訓練與後續服務支援。
無論是機箱、水冷散熱模組、 GPU Tray、支架、鈑金件、CNC 加工件，或大型組裝件檢測，馬路科技都能協助客戶將 FARO 移動式三維量測設備導入實際製造流程，讓量測不只是品保作業，而是提升開發效率與製造品質的重要工具。
AI Server 製造速度加快，量測流程也需要同步升級
AI Server 硬體產業正快速發展，機構件設計也朝向更高密度、更複雜、更精密的方向演進。對製造商而言，如何在打樣、試產與量產過程中快速掌握尺寸偏差、組裝問題與品質風險，將成為提升競爭力的重要關鍵。
FARO Arm／FARO ScanArm 移動式三維量測設備，能以可攜式、高機動性與現場量測優勢，協助 AI Server 供應鏈提升大型零組件檢測效率，縮短問題判斷時間，並建立更完整的數據化品質管理流程。
AI Server 硬體製造節奏越來越快，量測流程也需要跟上現場速度。立即聯繫馬路科技，讓我們協助您評估 FARO Arm／FARO ScanArm 在大型機構件檢測中的應用方式。
