使用FARO雷射追蹤儀達成精密機器對齊任務

馬路科技|3D量測部門

前言

在北美對齊服務(Alignment Services of North America, 簡稱ASNA)使用雷射追蹤儀和3D 檢測軟體時,發現與精密光學儀器相比,公司與客戶可以做更多的事情。

“我們的大部分工作是圍繞著零件更換、安裝新的零件並進行對齊(Alignment)是往往是一場災難。如果故障是由於對齊問題造成的,我們需要盡快修復它,並讓這些設備恢復運行,使工人得以上工。若機器停機,就會帶來上千萬美元的損失。即使是最近,我們仍使用經緯儀、天平和精密水平儀進行設備維護工作的,這種設備在我們這個產業有很長一段時間是標準方案。”

FARO Vantage雷射追蹤儀和BuildIt軟體幫助我們做得更好。不僅留住了客戶,而且獲得了新的客戶,特別是這項新技術。因為有了這種強大的整合解決方案,我們的客戶群正在增長
比爾-多德(Bill Dodd)
ASNA技術員和資深的3D測量技術員。

老技術-關於經緯儀

經緯儀是一種精密的光學儀器,自16世紀以來一直在使用,用於測量水平和垂直面的角度。在20世紀末期間,光學技術和製造品質的進步,使經緯儀成為對齊大型機器軸承、齒輪和電機的首選工具,直到3D雷射追蹤儀技術出現。

“實務上,必須在參考線上設置測距儀(經緯儀),然後你必須與第二個測距儀相匹配,以讀取零件的對齊情形:無論是軸承、機器還是物體表面。第三台儀器是你的精密水平儀,用來測量零件的水平度,”多德解釋說。

“使用經緯儀經常會有視線問題,因為測量儀必須與工件平行。當你需要量測的地方難以抵達,或者照明太差視野不佳,就成為一個艱鉅的挑戰。這個產業總會遇到空間限制,意味著需要多次移動儀器,才能獲得所有必要的測量。 “

因此我們體會到擔任對齊/測量任務的技術人員,需要新的工具,來克服光學的固有限制。

雷射追蹤儀即刻救援

“我們公司的合夥人查克-威廉(Chuck Williams)與客戶保持密切,他注意到市場正在醞釀的技術(雷射追蹤儀技術),”多德說。

“查克在研究東西時非常有條理,他不會一時興起買東西。他認為追踪儀是一項投資,是合理的,就看它是否能收回成本,以及ASNA投資於這項技術是否有意義?ASNA確實同意投資設備,並且看到客戶有多喜歡它。不難理解它們是多麼準確、可靠和有效”。

ASNA使用的追蹤儀是FARO® Vantage。FARO公司是世界上最頂尖,值得信賴的3D 測量和成像解決方案供應商。FARO® Vantage擁有160米(525英尺)的球形工作容積,讓高精度、大容積的測量工作有了新的定義。Vantage為完整的雷射追蹤儀器,其解決方案帶來了巨大的價值,便攜性極強、準確性極高,以及在廠房內有優越的耐用性。

“有了Vantage,我們可以在不移動儀器的情況下量測多個零件。它不僅能提供名目資料,也就是零件的方正度和平整度,而且我們可以將多個零件相互比較,看看是否有變化趨勢,”多德透露說。

“特別是在新的建築中,這些重型機器實際上往往會沉入地面。因此常見的趨勢是機器向一側傾斜。另一個變化趨勢是電機、齒輪、軸承和滾軸等不同部件之間無法對齊。我們可以用Vantage一次擷取多個部件的量測值,確定部件之間是否有錯位,找出特定部件的磨損,或者整個設備是否正在傾斜。

整個滾筒系統沉入地面肯定是不好的,部件無法對齊也不是小事,無法精準對齊會導致過早的磨損,或是災難性的故障。無論你在哪個行業,由於錯位所產生的磨損,進而導致機器故障代價高昂;最糟糕的是員工可能受傷甚至死亡。

多德說:”取得趨勢變化的另個優勢,是隨著時間推移追蹤的量測能力。 “我們可以建立一個偵測設備,或者用調查的術語來說,就是一個紀念碑,我們把偵測器支架固定在一個固定的結構上,然後定期回來,把當前的數據和過去的數據進行比較,看看趨勢在哪裡發展。

“這就是Vantage和BuildIT軟體的用途,使得一切都變得如此簡單。過去我們使用三種儀器,如今只使用Vantage,就可以獲得更快資訊,且是精確的3D數據。有了Tracker和BuildIT,將工作變得簡單,更好也更有效率。”

ASNA使用FARO量測儀的特寫

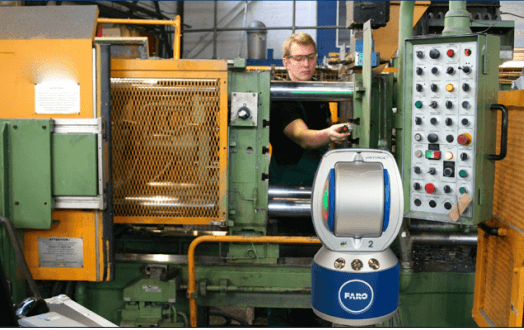

即使在侷限的空間Faro雷射追蹤儀也能執行任務

新工具=新技術和效益

為了徹底發揮FARO Tracker的能力,ASNA選擇了BuildIT 3D 量測軟體。

“我們邀請所有專業的軟體供應商示範他們的程式,再經過廣泛研究,”多德說。

 “每一個軟體都表現得不錯,但BuildIT似乎最適合我們的需求。”
BuildIT Desktop是一款CAD-to-part檢測軟體,能夠快速、方便地對製造的零件和裝配體進行尺寸驗證,用於工具製造、裝配、對齊、自動化流程、逆向工程和品質控制等領域。BuildIT的高級分析和報告功能結合量測數據,提供詳細的圖形和文字,可迅速識別製造和生產趨勢發展。通過即時偏差的數字和圖形回饋,BuildIT允許用戶以微米級的精度定位零件,十分適合高精度的裝配和對齊應用。

“有了FARO Vantage,我們能夠對機器完整的進行3D 量測,再使用BuildIT軟體將我們所做的一切,與客戶提供的參考點或部件聯繫起來,”多德解釋說。

“客戶可能想知道滾筒A的相關資訊:高度、長度和標高,現在都一覽無遺。FARO Tracker和BuildIT軟體如同是為我們產業量身訂做的。

“客戶可以看著電腦螢幕取得我們所擷取的數據。這不僅僅是追踪儀和軟體–它變為客戶對我們更多的信任。我們提供的訊息比他們預期的要多得多,使得客戶會出現眉毛豎起,頭頂上的靈感燈泡靈光一現。透過BuildIT程式產生的視覺報告,以視覺化呈現數據,客戶就能知道機器發生了什麼。若使用傳統的光學檢測儀,你必須收集數據開始,整理你的數據,再將數據進行數學運算,並在客戶催促前將報告手工繪製出來。現在,我們在更短的時間內,提供重要的訊息,客戶立即就能得到回饋,BuildIT就能做到這麼多事情。”

客戶可以直覺理解報告內容

為了徹底發揮FARO Tracker的能力,ASNA選擇了BuildIT 3D 量測軟體。

“我們邀請所有專業的軟體供應商示範他們的程式,再經過廣泛研究,”多德說。

 “每一個軟體都表現得不錯,但BuildIT似乎最適合我們的需求。”
BuildIT Desktop是一款CAD-to-part檢測軟體,能夠快速、方便地對製造的零件和裝配體進行尺寸驗證,用於工具製造、裝配、對齊、自動化流程、逆向工程和品質控制等領域。BuildIT的高級分析和報告功能結合量測數據,提供詳細的圖形和文字,可迅速識別製造和生產趨勢發展。通過即時偏差的數字和圖形回饋,BuildIT允許用戶以微米級的精度定位零件,十分適合高精度的裝配和對齊應用。

“有了FARO Vantage,我們能夠對機器完整的進行3D 量測,再使用BuildIT軟體將我們所做的一切,與客戶提供的參考點或部件聯繫起來,”多德解釋說。

“客戶可能想知道滾筒A的相關資訊:高度、長度和標高,現在都一覽無遺。FARO Tracker和BuildIT軟體如同是為我們產業量身訂做的。

“客戶可以看著電腦螢幕取得我們所擷取的數據。這不僅僅是追踪儀和軟體–它變為客戶對我們更多的信任。我們提供的訊息比他們預期的要多得多,使得客戶會出現眉毛豎起,頭頂上的靈感燈泡靈光一現。透過BuildIT程式產生的視覺報告,以視覺化呈現數據,客戶就能知道機器發生了什麼。若使用傳統的光學檢測儀,你必須收集數據開始,整理你的數據,再將數據進行數學運算,並在客戶催促前將報告手工繪製出來。現在,我們在更短的時間內,提供重要的訊息,客戶立即就能得到回饋,BuildIT就能做到這麼多事情。”

技術支援團隊

使用這種高水準的3D技術,需要更好的培訓和支援,才能實現全部潛力。 “當我在造船業工作時,我與FARO有很多互動,”多德解釋說。 “FARO的應用工程師不止一次來到我們這裡,提供廣泛的培訓。他們也非常容易接近,我們可以隨時與人聯繫,提出問題和建議。

而BuildIT在技術支援方面也很出色。有些供應商打電話,他們是自動回覆,或者你覺得你無法與任何人交談;而BuildIT則恰恰相反。經常打電話給我們,看我們是否滿意。我們給予他們更有效的建議,他們都很願意聽。BuildIT派出了培訓團隊,提供了使用該軟體的課程。軟體本身很好,他們的的服務更棒”。

正面回饋

“多德說:”我們使用得越多,展示的越多,我們對它的需求也水漲船高。 “客戶要求我們企業應該進行更多投資。事實上,我們正在考慮擴大規模,也許在西部開設一個辦事處以滿足這種需求。

儘管我們是一家小公司,但我們以精準測量數據和客戶滿意度為榮。我知道這聽起來像個廣告,但我們重視客戶,除非客戶滿意,否則我們不會離開一台機器或一個工廠的任何地方。

FARO Vantage雷射追蹤儀和BuildIt軟體幫助我們做得更好。不僅留住了客戶,而且獲得了新的客戶,特別是這項新技術。因為有了這種強大的整合解決方案,我們的客戶群正在增長”。

而BuildIT在技術支援方面也很出色。有些供應商打電話,他們是自動回覆,或者你覺得你無法與任何人交談;而BuildIT則恰恰相反。經常打電話給我們,看我們是否滿意。我們給予他們更有效的建議,他們都很願意聽。BuildIT派出了培訓團隊,提供了使用該軟體的課程。軟體本身很好,他們的的服務更棒”。
